Hej tam! Jako dostawca twardościomierzy Macro Vickers często jestem pytany o to, jak ustawić parametry testowe dla tych fajnych maszyn. Na początku może się to wydawać nieco trudne, ale kiedy już to zrozumiesz, jest to całkiem proste. W tym wpisie na blogu przeprowadzę Cię krok po kroku przez cały proces, dzięki czemu za każdym razem uzyskasz dokładne i wiarygodne wyniki pomiaru twardości.
Zrozumienie podstaw makrotestów twardości Vickersa
Zanim zagłębimy się w ustawianie parametrów testu, przyjrzyjmy się szybko podstawom pomiaru twardości metodą Macro Vickersa. Test twardości Vickersa jest powszechnie stosowaną metodą pomiaru twardości materiałów. Polega na przyłożeniu znanego obciążenia do próbki za pomocą kwadratowego wgłębnika w kształcie piramidy. Obciążenie przykłada się przez określony czas, po czym dokonuje się pomiaru wielkości wcięcia pozostawionego na próbce. Następnie na podstawie obciążenia i wielkości wcięcia obliczana jest wartość twardości.
Badanie twardości makro Vickersa jest zwykle stosowane do badania twardości większych próbek lub materiałów o stosunkowo grubej strukturze ziarna. Jest powszechnie stosowany w branżach takich jak produkcja, metalurgia i materiałoznawstwo.
Krok 1: Wybierz odpowiedni twardościomierz
Pierwszym krokiem w ustawieniu parametrów testowych dla twardościomierza Macro Vickers jest wybór odpowiedniej maszyny do swoich potrzeb. Na rynku dostępnych jest kilka różnych typów twardościomierzy Macro Vickers, każdy z własnymi funkcjami i możliwościami.
Jeśli szukasz w pełni zautomatyzowanego rozwiązania, możesz rozważyćAutomatyczny tester twardości Macro Vickersa. Maszyny te zaprojektowano do szybkiego i dokładnego wykonywania testów twardości przy minimalnej interwencji operatora. Zazwyczaj są wyposażone w wbudowaną kamerę i oprogramowanie, które może automatycznie zmierzyć wielkość wcięcia i obliczyć wartość twardości.
Z drugiej strony, jeśli pracujesz z mniejszymi próbkami lub potrzebujesz bardziej precyzyjnych pomiarów, aCyfrowy tester twardości Micro Vickersamoże być lepszym wyborem. Maszyny te przeznaczone są do wykonywania badań twardości na bardzo małych obszarach próbki, z dużą dokładnością. Zwykle są wyposażone w mikroskop o wysokiej rozdzielczości i oprogramowanie, które może z dużą precyzją zmierzyć rozmiar wgłębienia.

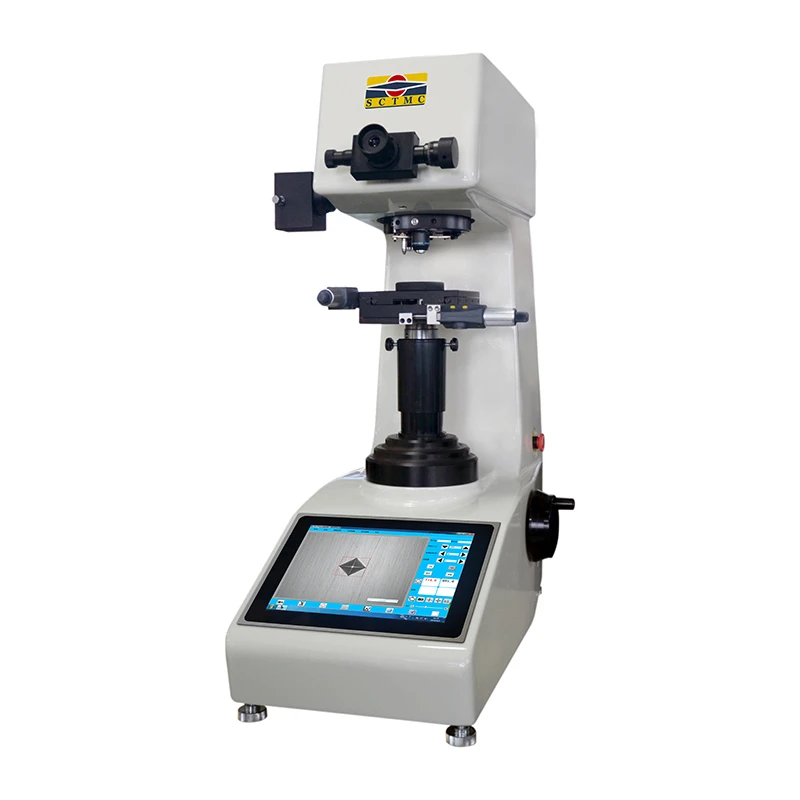

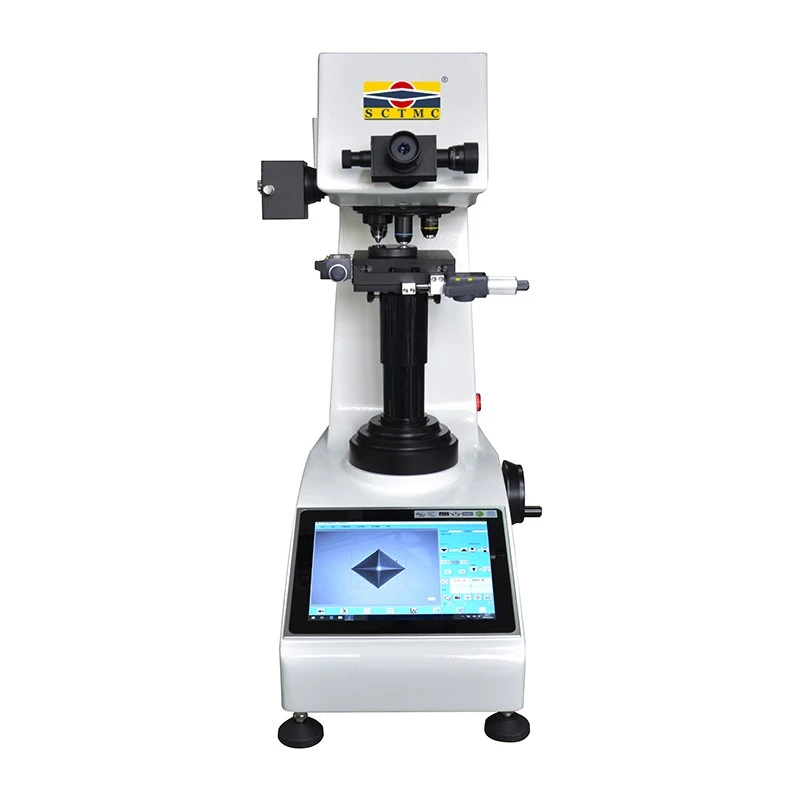

Wreszcie, jeśli potrzebujesz bardziej wszechstronnego rozwiązania, które może wykonywać zarówno testy twardości Macro, jak i Micro Vickersa, możesz rozważyćZintegrowany tester makrotwardości. Maszyny te przeznaczone są do wykonywania szerokiego zakresu badań twardości, przy różnych obciążeniach i wgłębnikach. Zazwyczaj są wyposażone w wbudowaną kamerę i oprogramowanie, które może automatycznie zmierzyć wielkość wcięcia i obliczyć wartość twardości.
Krok 2: Przygotuj próbkę
Po wybraniu odpowiedniego twardościomierza do swoich potrzeb kolejnym krokiem jest przygotowanie próbki do badania. Próbka powinna być czysta, płaska i wolna od jakichkolwiek wad powierzchniowych lub zanieczyszczeń. Jeśli próbka nie jest płaska, może to mieć wpływ na dokładność wyników testu twardości.
Aby przygotować próbkę, można zastosować różne metody, takie jak szlifowanie, polerowanie lub obróbka skrawaniem. Celem jest stworzenie gładkiej, płaskiej powierzchni, wolnej od jakichkolwiek zarysowań i innych wad. Można również użyć pasty diamentowej lub innego materiału ściernego, aby wypolerować powierzchnię próbki do lustrzanego wykończenia.
Krok 3: Wybierz parametry testu
Kolejnym krokiem w ustawianiu parametrów badania twardościomierza Macro Vickers jest dobór odpowiednich parametrów badania. Parametry testu zazwyczaj obejmują obciążenie, czas przebywania i odstępy wgłębień.
Obciążenie
Obciążenie to siła przyłożona do próbki podczas badania twardości. Obciążenie jest zwykle mierzone w kilogramach (kg) lub niutonach (N). Wybrane obciążenie będzie zależeć od rodzaju badanego materiału i wielkości próbki.
W przypadku większości materiałów do badania twardości metodą Macro Vickersa zwykle stosuje się obciążenie od 1 do 10 kg. Jednakże w przypadku bardzo twardych materiałów, takich jak ceramika lub węgliki, może być wymagane większe obciążenie. I odwrotnie, w przypadku bardzo miękkich materiałów, takich jak polimery lub stopy, można zastosować mniejsze obciążenie.
Czas przebywania
Czas przebywania to czas, przez jaki obciążenie przykładane jest do próbki podczas badania twardości. Czas przebywania jest zazwyczaj mierzony w sekundach (s). Wybrany czas przebywania będzie zależał od rodzaju testowanego materiału i używanego obciążenia.
W przypadku większości materiałów do badania twardości metodą Macro Vickersa zwykle stosuje się czas przebywania wynoszący 10 do 15 sekund. Jednakże w przypadku bardzo twardych materiałów może być wymagany dłuższy czas przebywania, aby zapewnić całkowite uformowanie wcięcia. I odwrotnie, w przypadku bardzo miękkich materiałów można zastosować krótszy czas przebywania.
Odstęp wcięcia
Odległość między wcięciami to odległość pomiędzy środkami dwóch sąsiednich wcięć. Odstęp wgłębień jest zwykle mierzony w milimetrach (mm). Wybrany odstęp wcięć będzie zależał od wielkości próbki i używanego obciążenia.
W przypadku większości materiałów w badaniu twardości metodą Macro Vickersa zwykle stosuje się odstęp wgłębień wynoszący co najmniej 2,5-krotność długości przekątnej wcięcia. Jednakże w przypadku bardzo twardych materiałów może być wymagany większy odstęp wgłębień, aby zapobiec nakładaniu się wgłębień.
Krok 4: Skonfiguruj tester twardości
Po dobraniu odpowiednich parametrów badania kolejnym krokiem jest ustawienie twardościomierza. Zwykle wiąże się to z dostosowaniem obciążenia, czasu przebywania i odstępu wgłębień na maszynie.
Aby wyregulować obciążenie, można użyć pokrętła kontroli obciążenia na twardościomierzu. Pokrętło regulacji obciążenia umożliwia zwiększenie lub zmniejszenie obciążenia przykładanego do próbki podczas badania twardości.
Aby ustawić czas przebywania, można użyć pokrętła regulacji czasu przebywania na testerze twardości. Pokrętło regulacji czasu przebywania umożliwia zwiększenie lub zmniejszenie czasu, przez jaki obciążenie przykładane jest do próbki podczas badania twardości.
Do regulacji rozstawu wgłębień można posłużyć się pokrętłem regulacji rozstawu wgłębień na twardościomierzu. Pokrętło regulacji rozstawu wcięć umożliwia zwiększenie lub zmniejszenie odległości pomiędzy środkami dwóch sąsiednich wcięć.
Krok 5: Wykonaj test twardości
Po skonfigurowaniu twardościomierza kolejnym krokiem jest wykonanie testu twardości. Aby wykonać badanie twardości wystarczy położyć próbkę na stole probierczym twardościomierza i dopasować ją do wgłębnika.
Następnie należy opuścić wgłębnik na próbkę za pomocą pokrętła na twardościomierzu. Wgłębnik przykłada obciążenie do próbki przez określony czas przebywania. Po upływie czasu przebywania wgłębnik automatycznie podniesie próbkę.
Na koniec należy zmierzyć wielkość wcięcia pozostawionego na próbce za pomocą mikroskopu lub kamery na twardościomierzu. Następnie na podstawie obciążenia i wielkości wcięcia obliczana jest wartość twardości.
Krok 6: Przeanalizuj wyniki
Następnym krokiem po przeprowadzeniu testu twardości jest analiza wyników. Wartość twardości uzyskana w wyniku testu będzie zależeć od rodzaju testowanego materiału, używanego obciążenia i czasu przebywania.
Aby zapewnić dokładność wyników testu twardości, ważne jest wykonanie wielokrotnych testów na różnych obszarach próbki. Następnie można obliczyć średnią wartość twardości i odchylenie standardowe wartości twardości.
Jeśli wartości twardości uzyskane z badań są zgodne, oznacza to, że próbka jest jednorodna, a wyniki badania twardości są wiarygodne. Jeżeli jednak wartości twardości różnią się znacznie, może to wskazywać, że próbka jest niejednorodna lub że istnieją inne czynniki wpływające na wyniki badania twardości.
Wniosek
Ustawianie parametrów testowych twardościomierza Macro Vickers jest ważnym krokiem w zapewnieniu dokładności i wiarygodności wyników testu twardości. Postępując zgodnie z krokami opisanymi w tym wpisie, możesz wybrać odpowiedni twardościomierz do swoich potrzeb, odpowiednio przygotować próbkę, dobrać odpowiednie parametry badania, skonfigurować twardościomierz, wykonać badanie twardości i przeanalizować wyniki.
Jeśli masz pytania dotyczące ustawiania parametrów testowych twardościomierza Macro Vickersa lub jesteś zainteresowany zakupem twardościomierza dla swojej firmy, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązanie dla Twoich potrzeb oraz zapewnić wsparcie i wskazówki, których potrzebujesz, aby w pełni wykorzystać możliwości swojego twardościomierza.
Referencje
- ASTM E92-17: Standardowa metoda badania twardości Vickersa i twardości Knoopa materiałów metalowych
- ISO 6507-1:2018: Materiały metaliczne – Próba twardości Vickersa – Część 1: Metoda badania
